Produkto funkcija
„PCB Mount“ sistemoje yra išsamus pažangių funkcijų rinkinys, pritaikytas šiuolaikinei elektronikos gamybai.
Tai apima:
● 01. Gebėjimas tiksliai nustatyti platų sudėtingų komponentų rinkinį, užtikrinant sklandų integraciją į PCB surinkimo procesą.
● 02 Aukšto tikslumo vaizdinio atpažinimo sistema, pagerinanti komponentų išdėstymo tikslumą ir nuoseklumą.

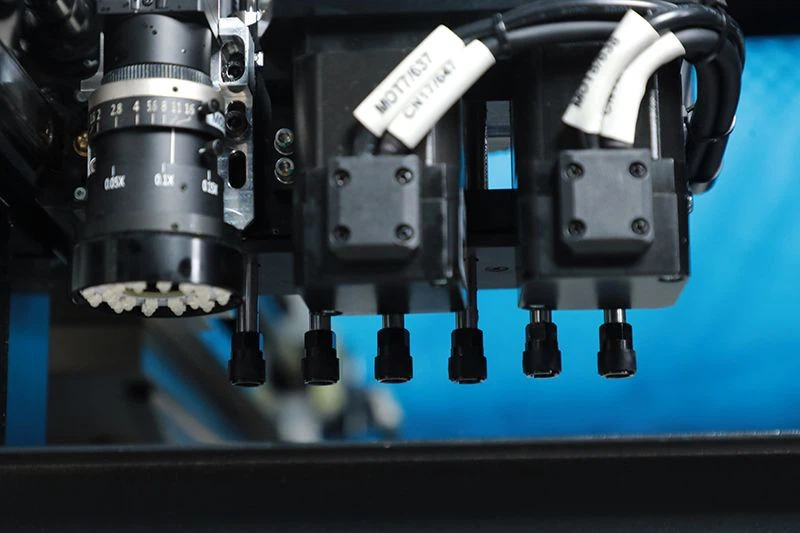

● 03 Aukštas - greičio skraidymo kamera, užtikrinanti greitą ir tikslų realų - laiko vaizdavimą, palengvindamas efektyvius vaizdinius patikrinimus.
● 04 Lengva - į - Naudokite operacijos sąsają, kuri supaprastina vartotojo patirtį, todėl mašinos vartotojas - yra draugiškas ir padidina produktyvumą.
● 05 Ilgų PCB montavimo iki 1200 mm palaikymas su dviguba - galvutė ir dviguba - darbo vietos galimybės, padidina lankstumą ir pralaidumą PCB montavimo operacijose. Šis išsamus požiūris į PCB montavimą užtikrina, kad sistema atitiktų griežtus šiuolaikinės gamybos aplinkos reikalavimus, pateikdama patikimą sprendimą aukštam - mišiniui ir aukštai - tūrio PCB surinkimo iššūkiams.
Techniniai parametrai
|
Techninės specifikacijos |
|
|
Padėties nustatymo metodas |
Scenos regėjimas (neprivaloma) + skraidymo matymas |
|
Verpsčių skaičius |

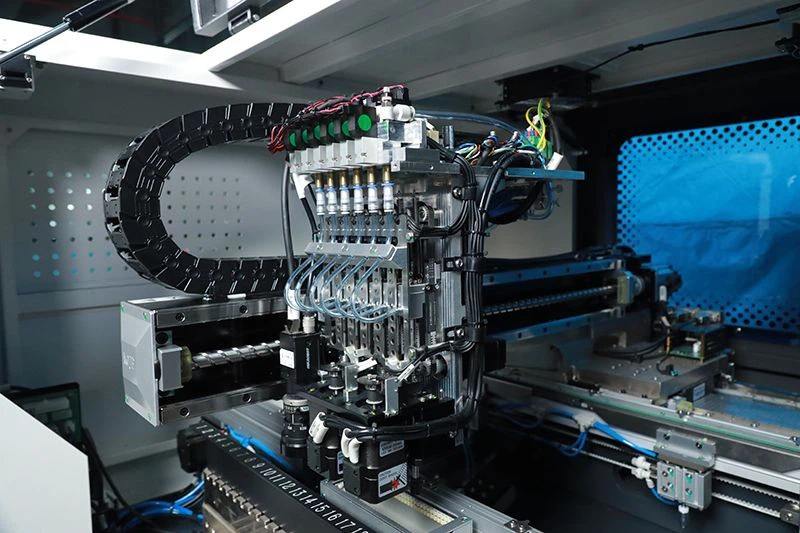

2arms *6 purkštukai (tarpai: 16 mm) |
|
Montavimo greitis |
36000 cph |
|
Montavimo tikslumas |
± 0,07 mm |
|
PCB komponentų diapazonas |
0402 ~ 30*25 mm, H: 15 mm |
|
SOP, QFP TEC |
|
|
PCB dydis |
Min: 50 mm*50 mm, H: 0,5–5 mm |
|
Maks.: 1200 mm*320 mm, H: 0,5–5 mm |
|
|
Tiektuvo bazė |
8 mm*64Feeder stotys |
|
Galios/oro slėgis |
AC220V ± 10% 50Hz/0,5 ~ 0,7MPa |
|
Įvertinta galia |
3.5kW |
|
Mašinos svoris |
1500 kg |
|
Bendri matmenys |
1765 (L)*1310 (W)*1420 (H) mm (PCB srauto kryptis yra L kryptimi) |
Privalumo aprašymas
Palyginti su savo tarptautiniais kolegomis, mūsų įdarbinimo mašina pastebimai sumažina daugiau nei 50%energijos suvartojimą. Šis įspūdingas žygdarbis padarytas nepakenkiant tikslumui ir stabilumui, kuris atitinka pasaulinius pramonės standartus, parodant mūsų įsipareigojimą tiek efektyvumui, tiek kokybei PCB montavimo sprendimuose.
Sistema išsiskiria dviguba - galvutė ir dviguba - darbo vietos sąranka, leidžianti jai pasiekti greičiausią montavimo greitį pramonėje. Ši konfigūracija padidina produktyvumą, leisdama tuo pačiu metu vykstančias operacijas, taip išdėstant mašiną efektyvumo ir našumo priešakyje PCB surinkimo procesuose.
Sistema apima patobulintą tikslumo kompensavimo mechanizmą, palengvinantį tikslius pakeitimus ir taisymus prietaiso montavimo proceso metu, užtikrinant aukštą - kokybės išdėstymą.
Mašina gali palaikyti tikslų iki 1200 mm ilgio substratų išdėstymą, lengvai pritaikant didesnius PCB ir užtikrinant tikslų ištiestų plokščių surinkimą.
Taikoma scena
Apšvietimo DOB, maitinimo šaltinis, buitiniai prietaisai, LED pleistras, 3c priedai
